解包揭秘黑神话的角色动画实现

Posted on 2025-07-24 Edited on 2025-07-26 Waline:

黑神话也在用的新一代游戏动画技术：MotionMatching讲解实践一条龙_哔哩哔哩_bilibili

基于UE官方MotionMatching还原《黑神话悟空》Locomotion - 哔哩哔哩

前一阵子看到游科在 2021 年分享过他们在黑神话项目中在 UE 里使用 Motion Matching 做角色动画，就很好奇正式发布的游戏里是怎么实现的。

然而，经过一系列逆向分析，我发现了一个事实：黑神话项目中的 Motion Matching 并不典型，主角的角色动画就很可能完全没用到 Motion Matching，仍是传统的动画状态机技术，倒是部分敌人的 locomotion 动画应该是用了 Motion Matching。

先说结论：经过资产分析、代码静态分析和动态分析，并结合游戏实机表现，《黑神话：悟空》的

主角（天命人、孙悟空）的所有角色动画都基于动画状态机。
部分敌人在行走、跑步动画中使用了 Motion Matching，其余如攻击、跳跃、技能等则使用了动画状态机。部分敌人则完全使用了动画状态机。

名词约定

角色：一个骨骼网格体就是一个角色。
角色动画：控制一个骨骼网格体的 idle 和位移的一系列动画和动画切换逻辑，不限于 locomotion，包括空闲、行走、跑步、冲刺、攻击、跳跃、技能等。
主角：众所周知，黑神话有两个主角，天命人和孙悟空，后者仅于一开始在花果山对战二郎神时可控，其他时间玩家都在扮演天命人。值得一提的是，这两个角色的动画资产在游戏包体中都是分开存储的，没有公用，尽管它们的数据可能非常相似。
敌人：怪物，包括人形（双足）怪物和其他虫形、球形等怪物。

FModel 解包

使用FModel提取《黑神话:悟空》的资产 | Paw5zx

[UE]FModel资源解包流程 | BearChild's Blog

首先，我们先从资产解包入手，看看游戏中的动画资产是否满足 Motion Matching 的要求，并找到相应的 Motion Matching 数据库。

我们使用 FModel 解包，解包教程网上很多，这里不再赘述。整体步骤为：

在游戏运行时获取项目的符号映射文件 usmap，以正确索引资产（可使用 Unreal Mapping Dumper + DLL Injector）
获取解密游戏资产的 AES Key（一般可以直接去 CS.RIN.RU论坛找已经 dump 出来的密钥，或者用其他 AES dumper 工具如 AESDumpster）
使用 FModel 配置以上两个数据，获取游戏资产

资产分析

资产定位

黑神话资产包内容索引目录

黑神话悟空角色物品codename与中文名对照表

解包之后，经过一系列翻找，可以定位如下资产：

天命人的角色动画位于

1	b1/Content/00Main/Animation/Player/Wukong

而跳跃和置于空中的循环动画则位于

1	b1/Content/WanghaoLoc

孙悟空角色动画位于

1	b1/Content/00Main/Animation/Player/Sunwukong

敌人 Lang_04（广智）的动画路径位于

1	b1/Content/00Main/Animation/GYCY/GYCY_Lang_04

人形二郎神（杨戬 BOSS）的动画路径位于

1	b1/Content/00Main/Animation/MGD/MGD_yangjian_01

急如火（火焰山双人 BOSS 急如火&快如风中的一员，是一个人头形状的怪物）的动画路径位于

1	b1/Content/00MainHZ/Characters/Enemy/HYS/HYS_JiRuHuo

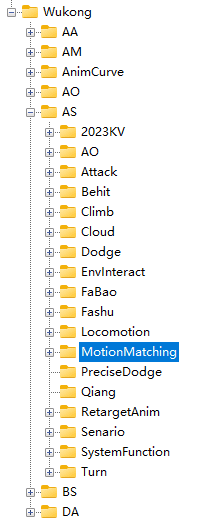

下图是天命人的角色动画目录，其中 MotionMatching 文件夹保存了 Motion Matching 相关数据库和动捕动画。可见，命名和结构还是很混乱的……

天命人动画资产分析

我们先观察天命人的角色动画。

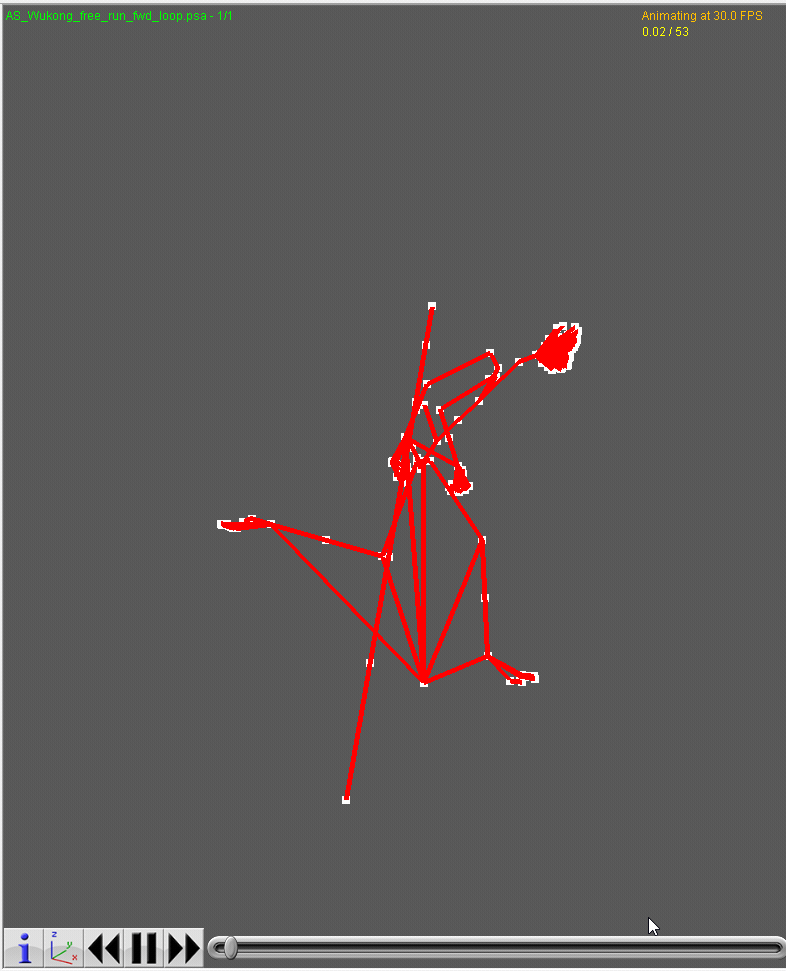

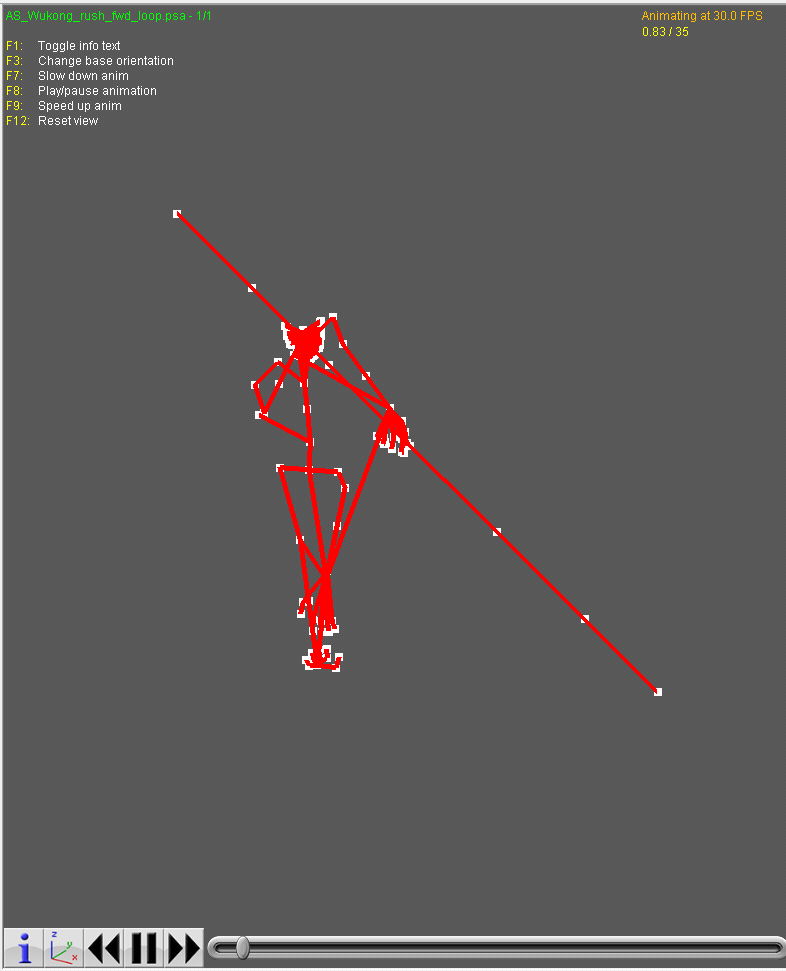

短序列的纯 locomotion 动画，不带 root motion，例如循环的向前奔跑动画，以及大量的技能动画。不带 root motion 的动画显然不能直接用于 Motion Matching，所以是动画状态机的切换对象。

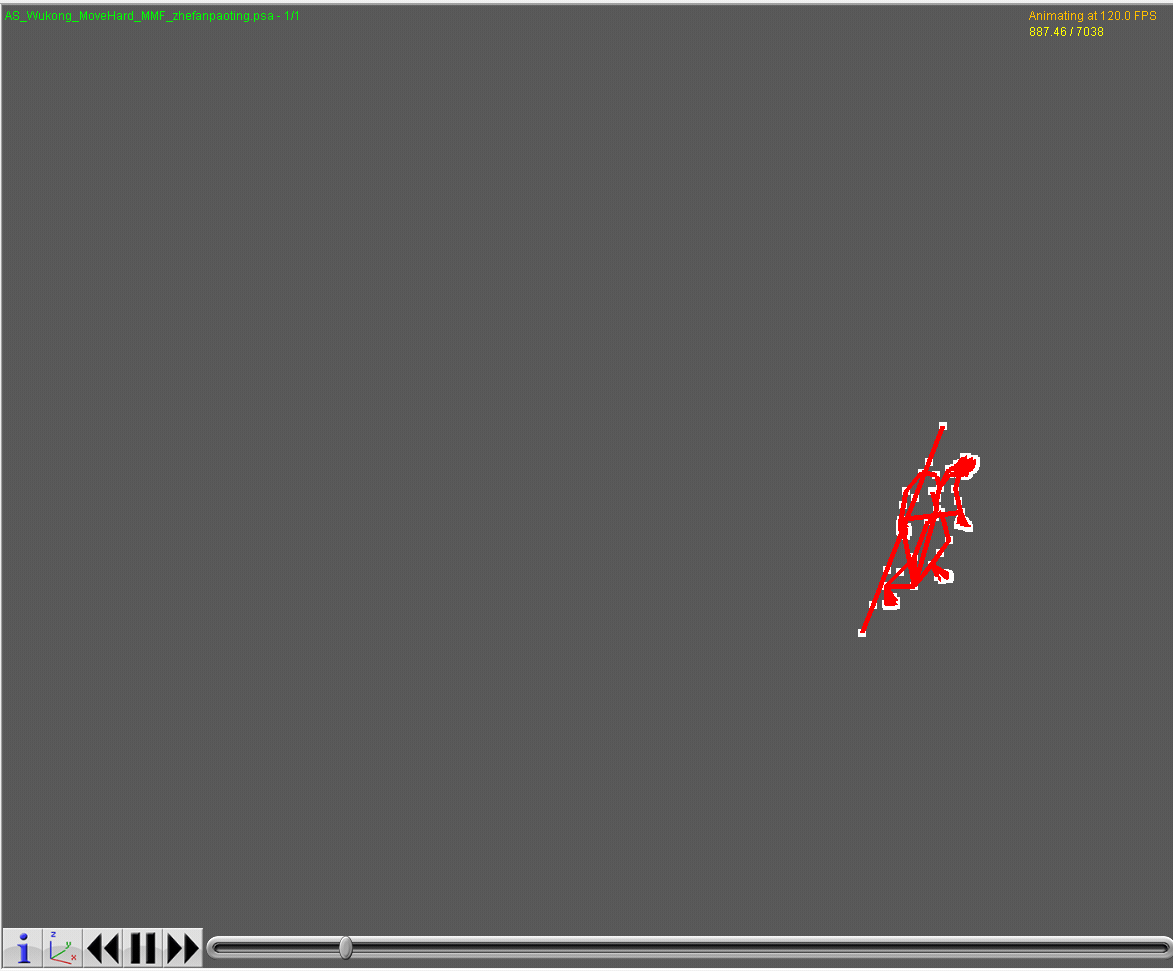

长序列的纯动捕动画，比如绕着转圈、往返跑、米字步，显然是给 Motion Matching 准备的。这里并没有发现与攻击、跳跃、技能有关的动捕动画。

为什么会为两种截然不同动画方案都准备动画资产呢？推测是这样的：一开始，游科打算用 Motion Matching 直接解决所有主角角色动画，但发现主角技能组太多，Motion Matching 性能消耗可能太高，或者动捕数据比较昂贵，所以后来又转向了传统的动画状态机方案。

孙悟空的动画资产结构完全类似，同样包含以上两种类型的动画，这里不再赘述。

敌人动画资产分析

人形敌人

这里以 GYCY_Lang_04（广智）为例分析动画资产。MGD_yangjian_01（杨戬）的资产也是类似的，但技能组更丰富，因此动画资产的种类会更复杂。

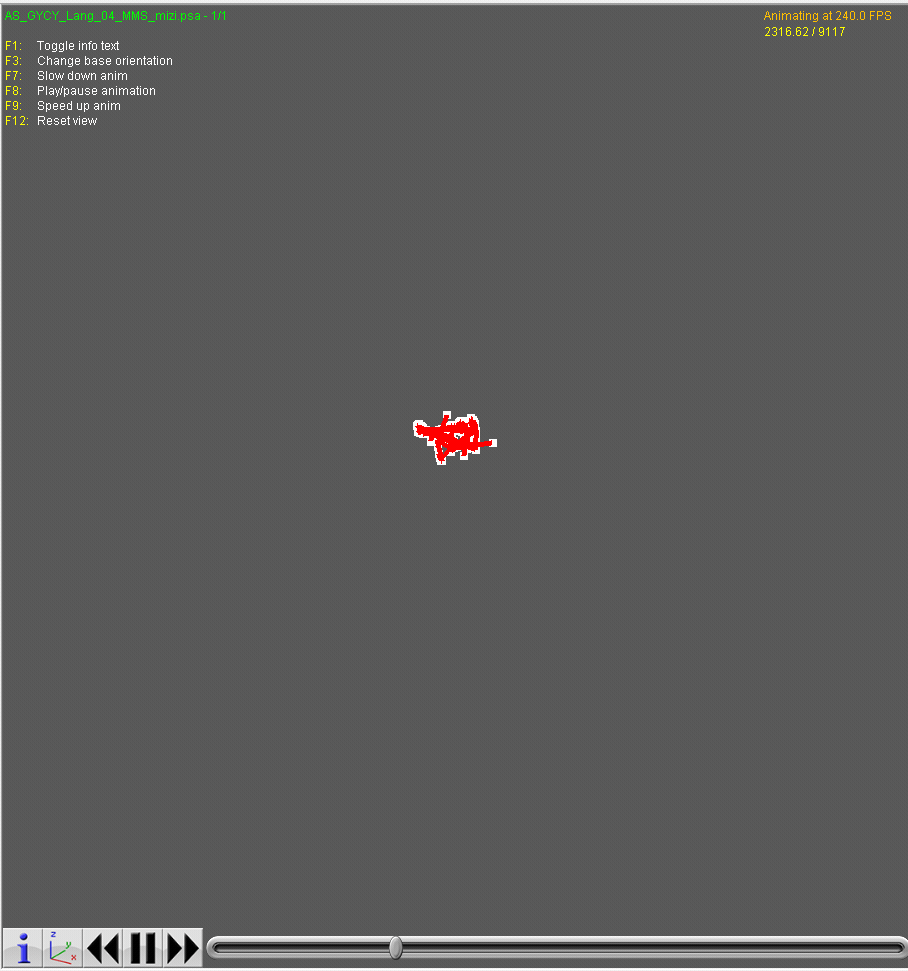

在 GYCY_Lang_04 关联的动画资产中，所有的动画序列都带有动捕特点（自然、流畅程度高），并且有一些明显用于 Motion Matching 的动捕动画，例如下面的“米字步”动捕动画：

用于为 Motion Matching 提供 locomotion 数据的米字步动画

它恰好与游科在 2021 年 Motion Matching 分享时提到的动画序列完全相同：

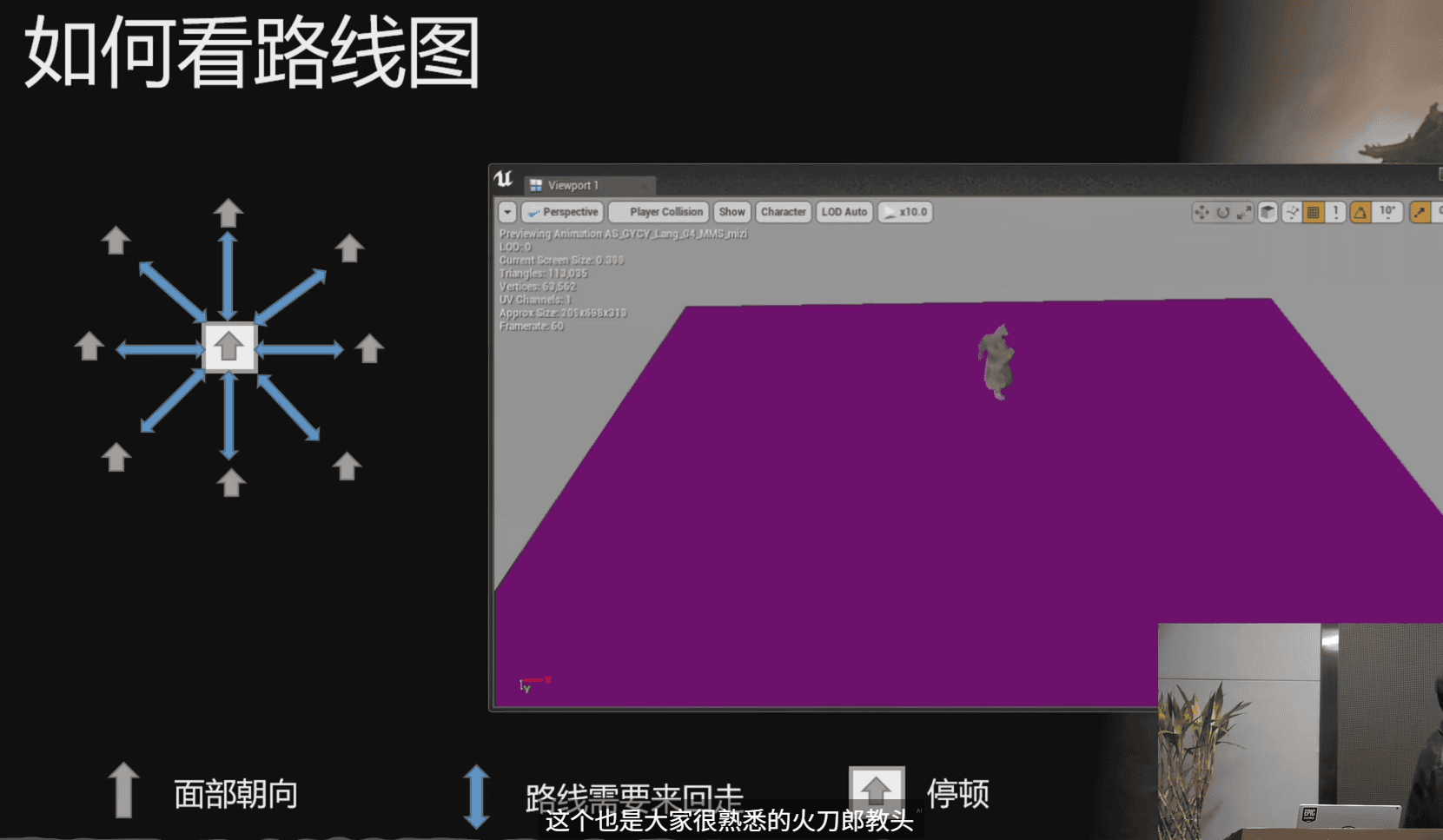

分享 PPT，注意到动画序列的名字都是 AS_GYCY_Lang_04_MMS_mizi

而且，没有发现不带 root motion 的纯 locomotion 动画，这种现象在多个敌人中均有出现。包括因此，可以推测，许多人形敌人在行走、跑步动画中使用了 Motion Matching，而在使用技能时，则使用动画状态机混合到相应的技能动画。这种 Motion Matching 方案不需要考虑玩家输入，或是未来的位置预测，因此性能可能会更好。

其他敌人

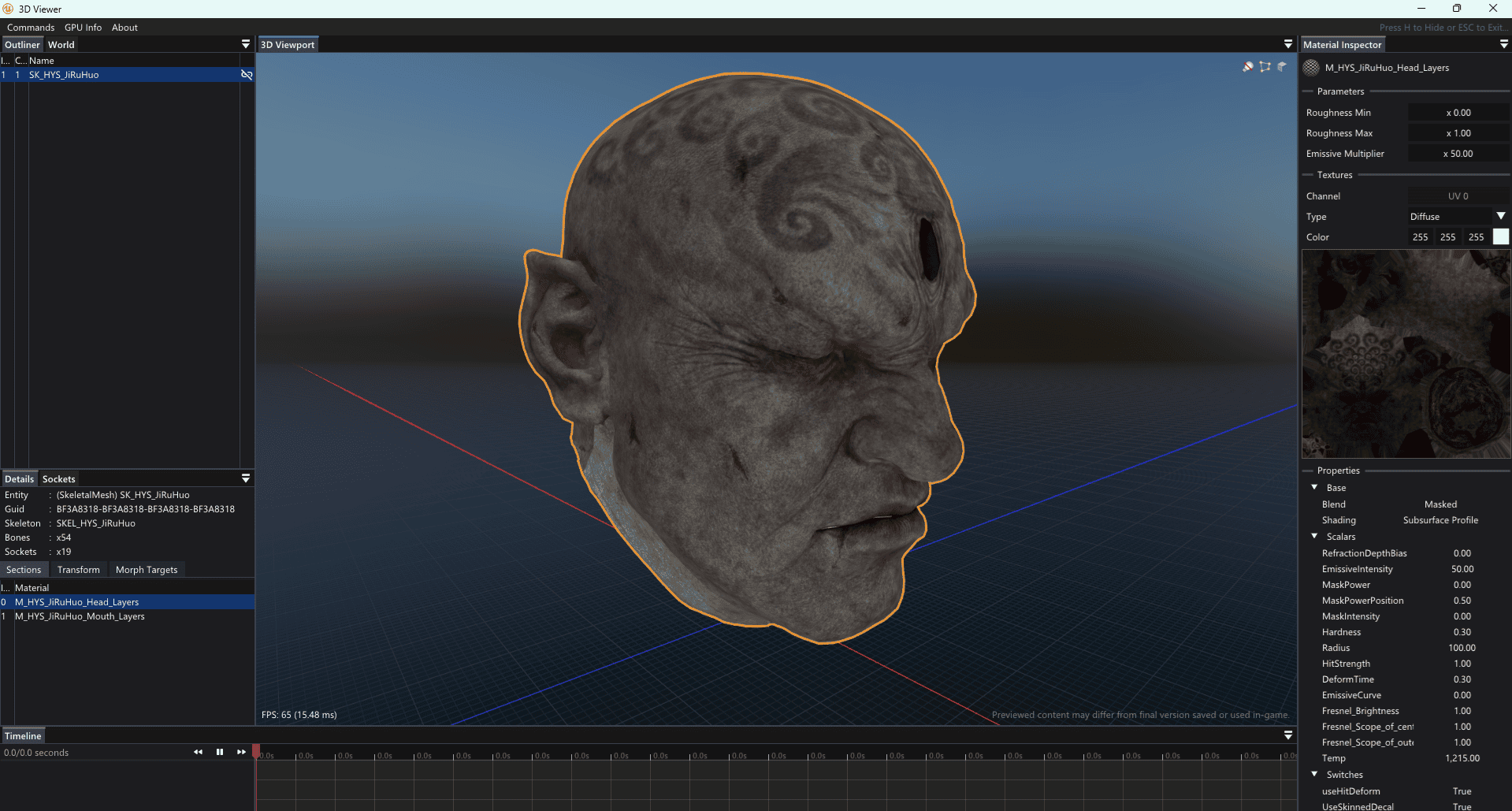

这里以 HYS_JiRuHuo（急如火）这种“人头怪”为例分析。

显然，这种圆滑的骨骼网格体不太可能通过动捕采集动画了，因此，基本上可以确认是程序生成或手 K 的滚动动画，如下所示：

在这类敌人上，不可能使用 Motion Matching，只需使用动画状态机即可。

Motion Matching 数据库分析

FModel 可以序列化出游科改动过的 Filmstorm 开发的 Motion Matching 插件产生的 Motion Matching 数据库，其类型名称为 AnimationAnalyzer，用于运行时查询 Motion Matching 的最优动画匹配。它由搜索参数集、参数权重信息和压缩成 K-D tree 的动画数据集搜索空间构成。

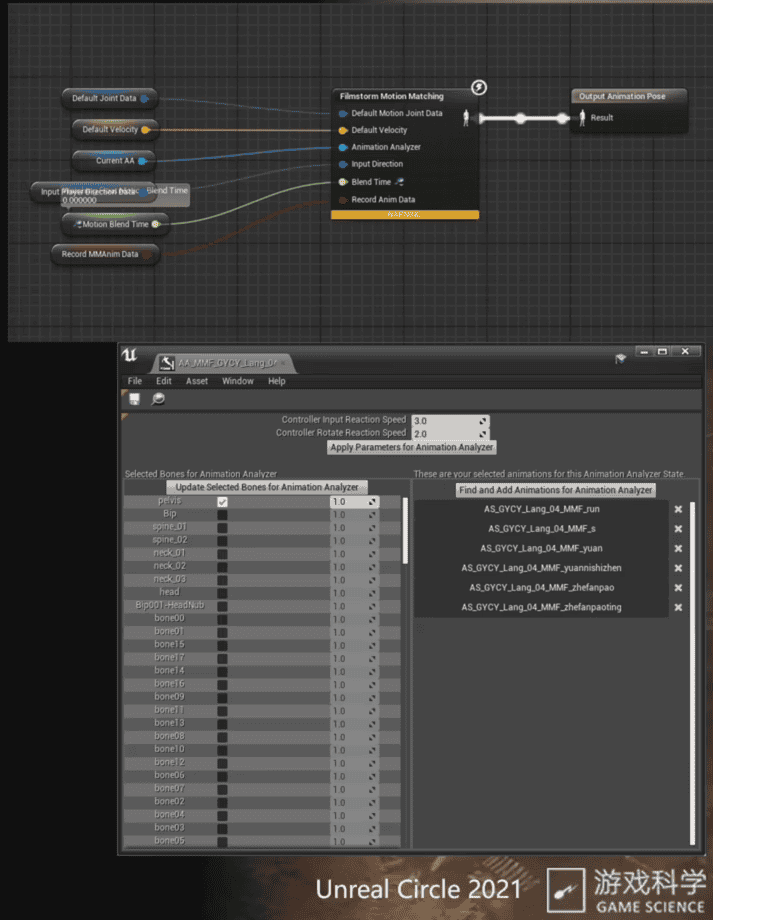

游科分享中展示的 Motion Matching UI，与下方的序列化结果完美匹配

一个天命人的 locomotion 数据库的序列化的示例结果如下：

[
  {
    "Type": "AnimationAnalyzer",
    "Name": "AA_Wukong_V4_free",
    "Class": "UScriptClass'AnimationAnalyzer'",
    "Properties": {
      "SelectedSkeleton": {
        "ObjectName": "Skeleton'SKEL_Wukong_Skeleton'",
        "ObjectPath": "b1/Content/00MainHZ/Characters/Sunwukong/Meshs/Body/SKEL_Wukong_Skeleton.70"
      },
      "ControllerInputReactionSpeed": 6.0,
      "ControllerRotateReactionSpeed": 2.0,
      "MMKDTree": ...,
      "AnimationReferences": ...,
      "RefereIcedJoints": [
        "pelvis",
        "spine_01",
        "spine_02",
        "hand_l",
        "hand_r",
        "calf_r",
        "foot_r",
        "calf_l",
        "foot_l"
      ],
      "JointWeights": [
        { "Key": "0", "Value": 1.0 },
        { "Key": "1", "Value": 1.0 },
        { "Key": "2", "Value": 1.0 },
        { "Key": "3", "Value": 1.0 },
        { "Key": "4", "Value": 1.0 },
        { "Key": "5", "Value": 1.0 },
        { "Key": "6", "Value": 2.0 },
        { "Key": "7", "Value": 1.0 },
        { "Key": "8", "Value": 2.0 },
        { "Key": "-1", "Value": 0.9534626 }
      ],
      "AnimationsInMemory": [
        {
          "ObjectName": "AnimSequence'AS_Wukong_V4_mm_zhefanpaoting'",
          "ObjectPath": "b1/Content/00Main/Animation/Player/Sunwukong/mm/AS_Wukong_V4_mm_zhefanpaoting.0"
        },
        {
          "ObjectName": "AnimSequence'AS_Wukong_V4_mm_zhefanpaobuting'",
          "ObjectPath": "b1/Content/00Main/Animation/Player/Sunwukong/mm/AS_Wukong_V4_mm_zhefanpaobuting.0"
        },
        {
          "ObjectName": "AnimSequence'AS_Wukong_V4_mm_yuan_l'",
          "ObjectPath": "b1/Content/00Main/Animation/Player/Sunwukong/mm/AS_Wukong_V4_mm_yuan_l.0"
        },
        {
          "ObjectName": "AnimSequence'AS_Wukong_V4_mm_yuan_r'",
          "ObjectPath": "b1/Content/00Main/Animation/Player/Sunwukong/mm/AS_Wukong_V4_mm_yuan_r.0"
        }
      ]
    }
  }
]

可见，一个 Motion Matching 数据库包含以下内容：

适用于该 Motion Matching 数据库的骨骼，即天命人骨骼 SKEL_Wukong_Skeleton
Motion Matching 动画数据集，即 locomotion 动捕动画的资产 AnimationsInMemory
Motion Matching 需要匹配的关键骨骼及其权重 RefereIcedJoints 和 JointWeights。
Motion Matching 匹配玩家输入的灵敏度 ControllerInputReactionSpeed 和 ControllerRotateReactionSpeed，这也是参数权重信息。
压缩成 K-D tree 的 Motion Matching 搜索空间 MMKDTree 和 AnimationReferences。这是数据库的主要部分，受空间所限无法一一列出内容。

在编辑器中调整 Motion Matching 资产后，程序会将动画资产中的每一帧（或取关键帧）根据参数集的维度建立 K-D tree，生成以上的数据库文件。运行时，Motion Matching 就会读入当前角色的关键骨骼的位置信息，玩家角色当前的速度、加速度，以及玩家输入，将这一系列参数作为搜索参数集，在 K-D tree 中做查询以输出与搜索参数最匹配动画帧。随后，即可将当前角色动画混合到该动画帧，实现流畅的过渡。

在翻阅资产时，可以发现天命人、孙悟空和人形敌人都具有以上的 Motion Matching 数据库，建得有模有样。然而，正如上文所分析的，从游戏中的表现来看，天命人的角色动画不像是使用了 Motion Matching 算法，所以天命人的 Motion Matching 数据很可能仅仅是遗留在游戏文件里，实际并不会被使用。

静态分析

UE5 Distance Matching插件应用与源码解析 - 知乎

czastack/B1CSharpLoader: CSharpLoader for BlackMythWukong

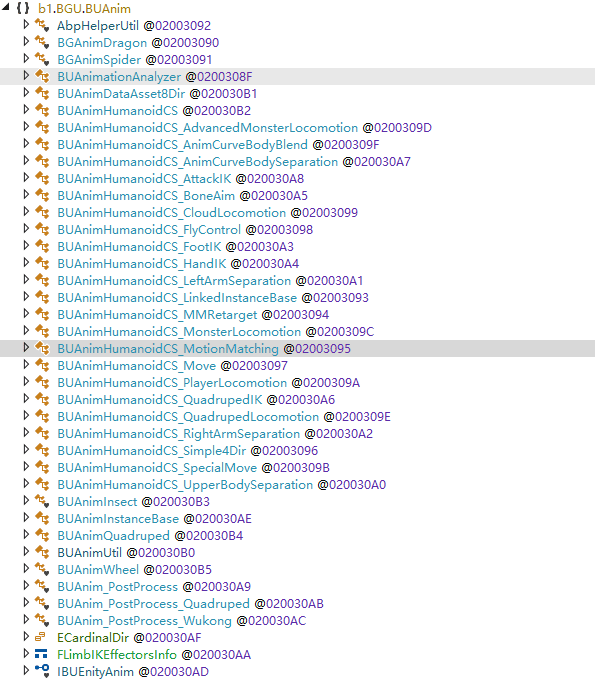

总所周知，黑神话使用了 USharp 方案，用 C# 作为脚本系统。对黑神话的 USharp 核心 DLL BtlSvr.Main.dll 进行静态分析可以发现，游科实现了两套 locomotion 系统，一套是基于 Paragon 的状态机，一套是 Motion Matching。

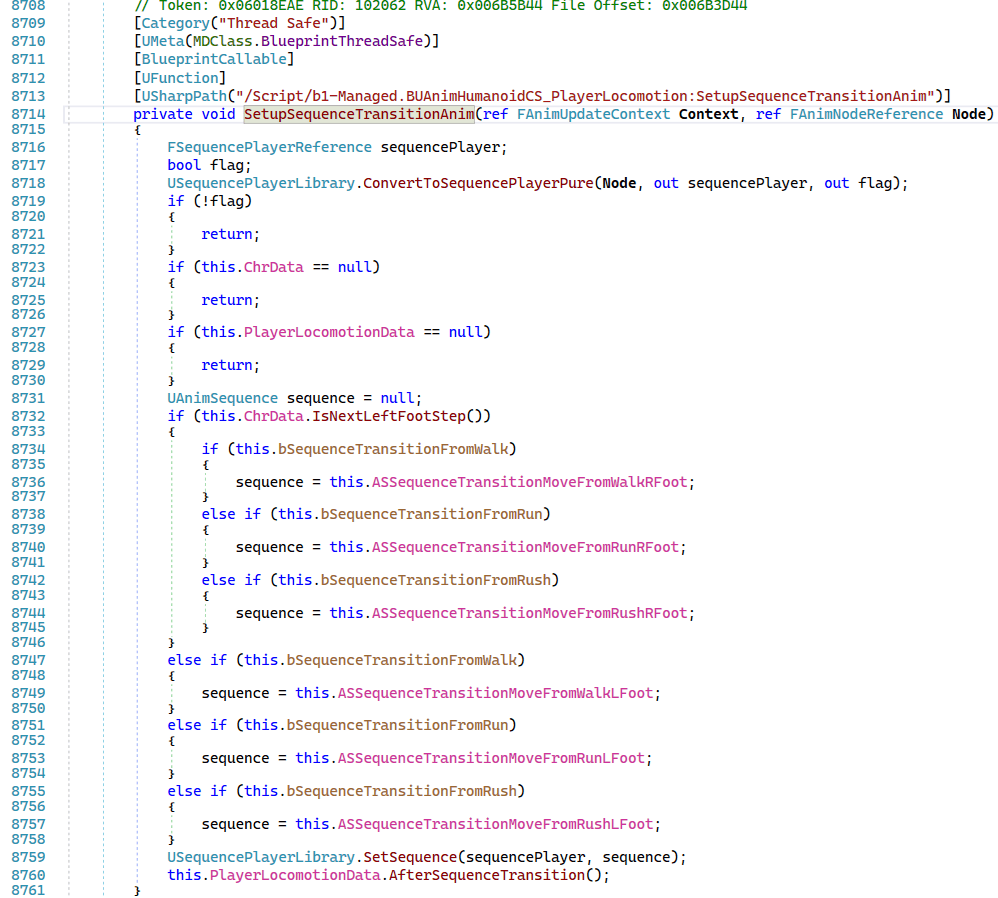

BUAnimHumanoidCS_PlayerLocomotion 模块设置了一个状态机，可控制玩家角色的移动。核心状态机逻辑如下：

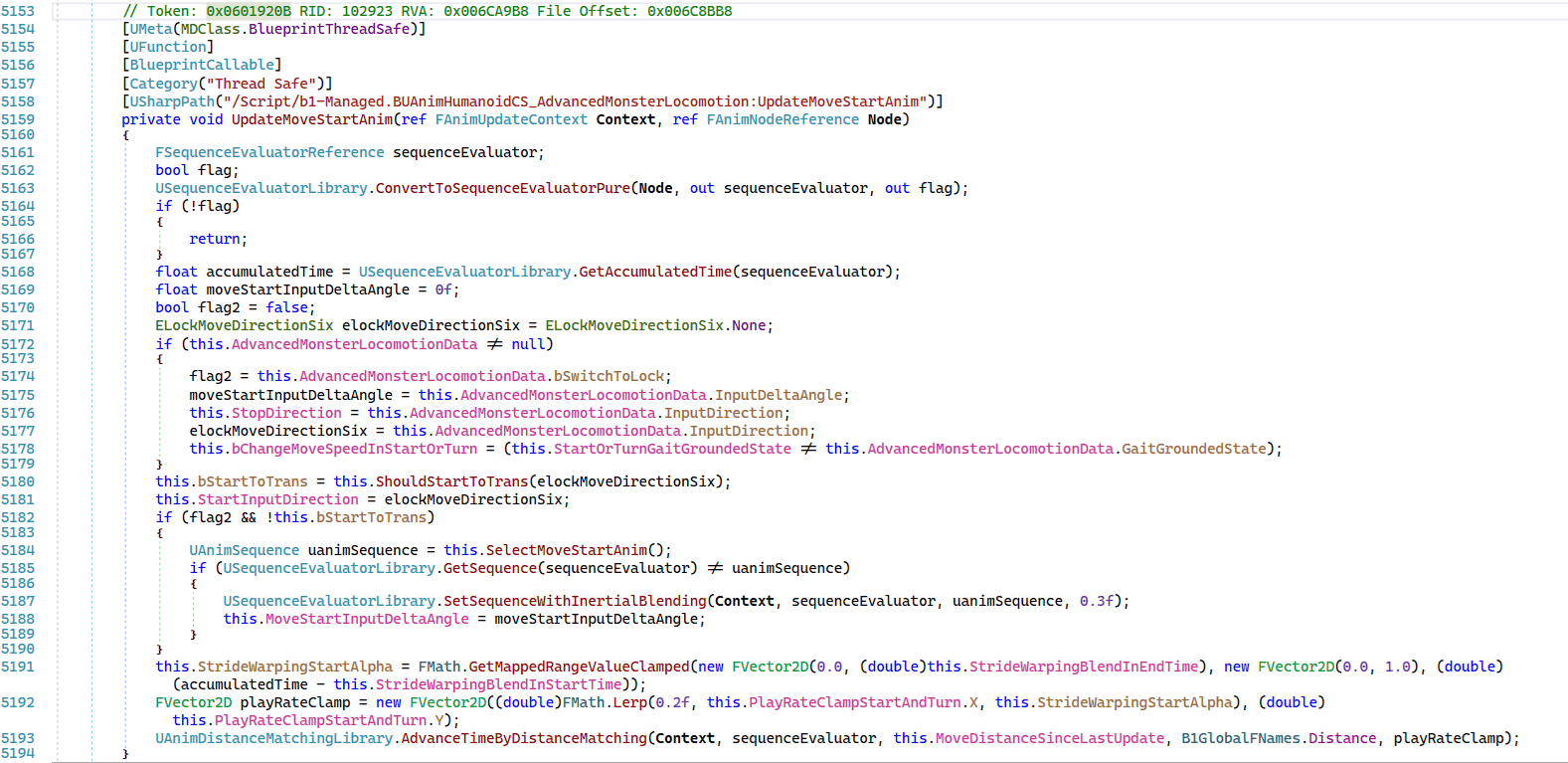

BUAnimHumanoidSetting_AdvancedMonsterLocomotion 模块则控制人形敌人的移动。部分核心逻辑如下：

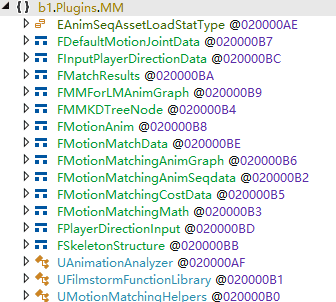

下列是 Motion Matching 相关的插件，实现了核心算法。不过可惜的是，Motion Matching 的核心算法都是 C++ native 写的，这里并不能直接反编译看到。

不过我们已经可以得出结论：游科开发了两种截然不同的 locomotion 方案，一个是基于 Motion Matching 的，一个是基于动画状态机的。至于游戏中用了哪个，只能是以下二者其一：

只使用了动画状态机
在行走、跑步动画中使用了 Motion Matching，其余如攻击、跳跃、技能等则使用了动画状态机。

而从游戏中的实机表现来看，天命人的跑步姿势就是状态机动画的 locomotion，而非 Motion Matching 的，所以，我更倾向于认为是前者。如果要完全确定，最稳妥的办法应该是在运行时动态分析，看看天命人角色动画到底有没有访问 Motion Matching 数据库了。对于人形敌人而言，由于游科也写了基于状态机的代码，所以他们的行走、跑步动画既可能用状态机，也可能用 Motion Matching。

动态分析

为了确定角色和敌人到底有没有使用 Motion Matching，不妨 Hook 游戏中动画相关的函数调用，看看有没有走 Motion Matching 相关的函数流程。这里我们直接在 C# 层面上 hook，使用 Harmony 动态 patch C# 函数。

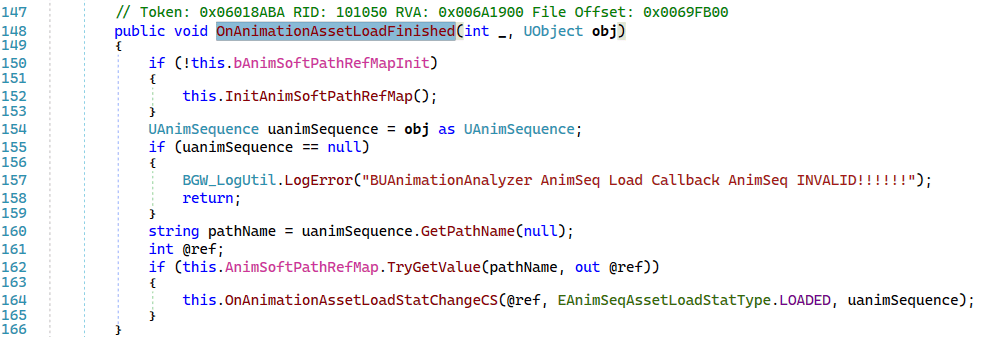

经过一系列静态分析和动态 hook，我发现，BUAnimationAnalyzer.OnAnimationAssetLoadFinished 是一个加载 Motion Matching 相关动画资产的必经之路，内容如下：

于是，hook 之，打印栈帧和加载的资产路径 obj as UAnimSequence.GetPathName()：

[HarmonyPatch(typeof(BUAnimationAnalyzer), nameof(BUAnimationAnalyzer.OnAnimationAssetLoadFinished))]
public class LoadMM
{
    public static void Prefix(BUAnimationAnalyzer __instance, int _, ref UObject obj)
    {
        Console.WriteLine("----------------------------");
        Console.WriteLine($"BUAnimationAnalyzer: {__instance}");

        UAnimSequence uAnimSequence = obj as UAnimSequence;
        if (uAnimSequence == null)
        {
            Console.WriteLine("BUAnimationAnalyzer AnimSeq Load Callback AnimSeq INVALID!!!!!!");
        }
        else
        {
            Console.WriteLine($"Load Anim: {uAnimSequence.GetPathName()}");
        }

        Console.WriteLine(Environment.StackTrace);
        Console.WriteLine("----------------------------");
    }
}

运行游戏查看命令行的打印结果。我们的主角出生在黑风山的山麓，附近有一个闲置的狼弓手敌人，此时程序首次触发了 hook，打印了如下内容：

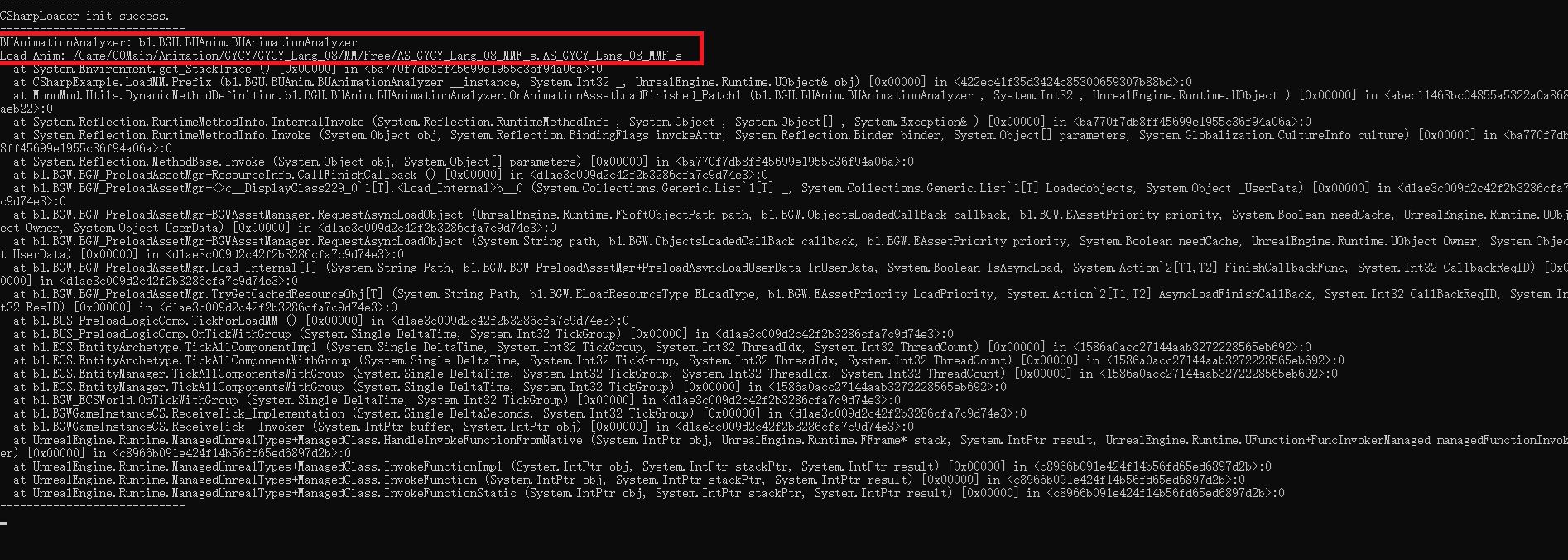

触发 Lang_08 的 Motion Matching 资产加载，资产名为 AS_GYCY_Lang_08_MMF_s — 触发 Lang_08 的 Motion Matching 资产加载，资产名为 `AS_GYCY_Lang_08_MMF_s`

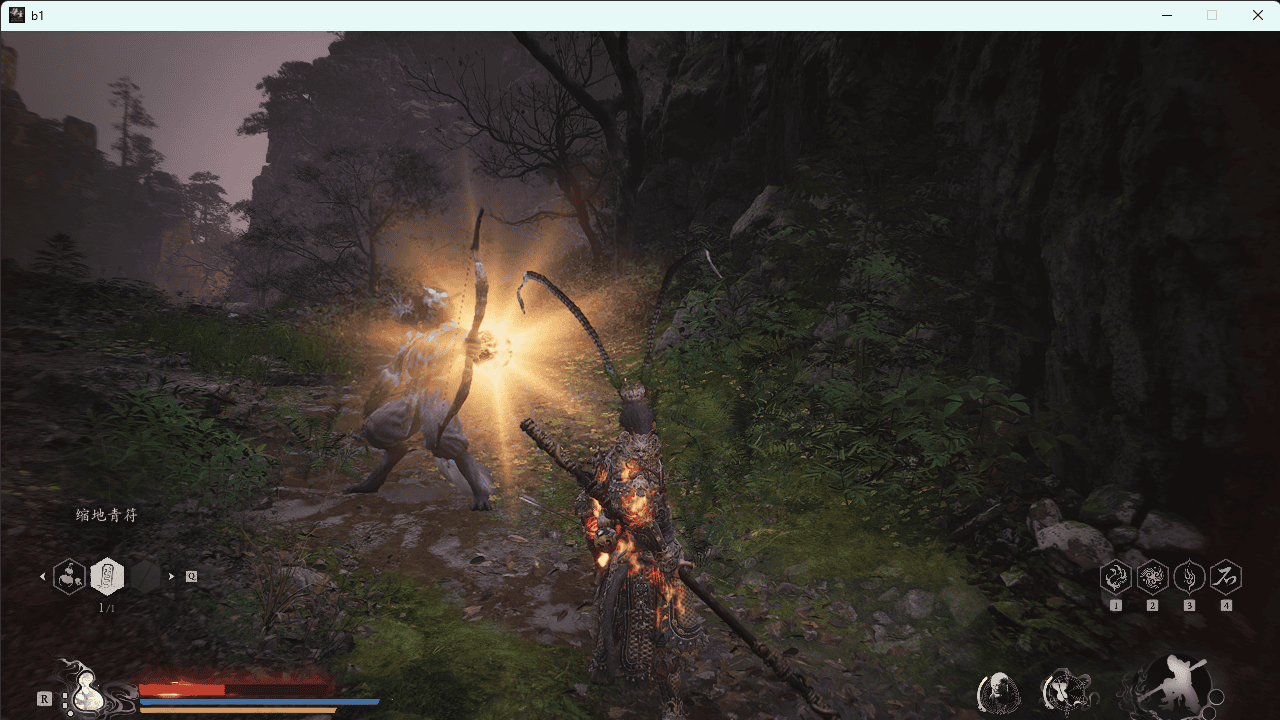

当主角靠近狼弓手时，狼弓手进入战斗状态，向主角射箭的同时，加载了剩余的 Lang_08 的 Motion Matching 资产。

小怪狼弓手的动画（攻击和技能除外）竟是动捕 + Motion Matching 制作而成，高成本啊

自始至终，程序没有 hook 到主角相关的 Motion Matching 资产加载，因此可以断定主角没有使用 Motion Matching 方案。

继续验证，开启广智挑战，发现程序 hook 到了 Lang_04 的 Motion Matching 资产，符合预期。自此，可以确定黑神话有不少的敌人是用 Motion Matching 方案实现的 locomotion。

游科为什么最后在主角动画上没用 Motion Matching

好的 Motion Matching 确实可以提高 locomotion 的动画质量，且避免复杂的动画状态机。但游科在最终的黑猴正式版游戏中却只在部分敌人中使用了 Motion Matching，可能是出于以下几点考虑：

动捕数据代价高昂，数据处理自动化困难（每个敌人分别动捕，但部分怪物难以动捕）。
技能相关动画难以动捕获取，往往需要美术发挥设计能力手 K。
Motion Matching 运行时性能问题。

看来，即使是所谓的“先进”技术，在不同的项目背景下，也并非总是最佳选择。
